产品描述
产品概述
KYN28A-12型铠装移开式交流金属封闭开关设备（以下简称“开关设备”）它适用于三相交流50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。
本产品符合标准：GB3906《3~35kVz交流金属封闭开关设备》，GB/T11022《高压开关设备和控制设备标准的共用技术要求》， IEC60298《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》，DL/T404《户内交流高压开关柜订货技术条件》。

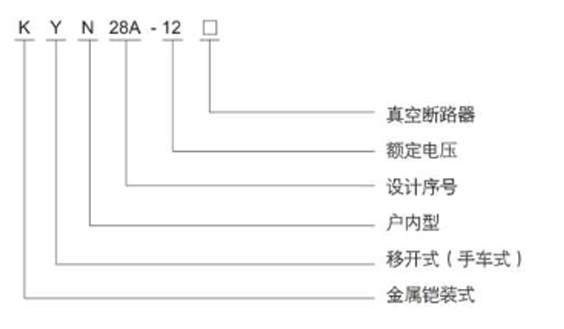

型号含义
使用条件
1.周围空气温度：最高温度+40℃，最低温度-15℃。
2.相对湿度：
日平均相对湿度：≤95%；
日平均水蒸气压力不超过2.2kPa；
月平均相对湿度：≤90%；
月平均水蒸气压力不超过1.8kPa；
3.海拔高度：3000m以下（海拔4000m、3200m按IEC标准通过型式试验）；
4.地震烈度：不超过8℃；
5.周圈空气应不受腐蚀性或可燃气体、水蒸气等明显污染；
6.无剧烈振动场所；
7.在超出GB3906规定的正常条件下使用时，由用户和制造厂协商。
主要技术参数
开关柜主要技术参数及元件型号
|
项目 |
单位 |
数据 |
||
|
额定电压 |
kV |
3.6、7.2、12 |
||
|
额定频率 |
Hz |
50 |
||
|
断路器额定电流 |
A |
630、1250、1600、2000、2500、3150 |
||
|
开关设备额定电流 |
A |
630、1250、1600、2000、2500、3150 |
||
|
额定短时耐受电流（4S） |
kA |
16、20、25、31.5、40 |
||
|
额定峰值耐受电流（峰值） |
kA |
40、50、63、80、100 |
||
|
额定短路开断电流 |
kA |
16、20、25、31.5、40 |
||
|
额定短路关合电流（峰值） |
kA |
40、50、63、80、100 |
||
|
额定绝缘水平 |
1min工频耐受电压 |
极间、极对地间 |
kV |
24、32、42 |
|
断口间 |
KV |
24、32、48 |
||
|
雷电冲击耐受电压（峰值） |
极间、极对地间 |
kV |
40、60、75 |
|
|
断口间 |
kV |
46、70、85 |
||
|
防护等级 |
外壳为IP4X，隔室间、断路器室门打开时为IP2X |
|||

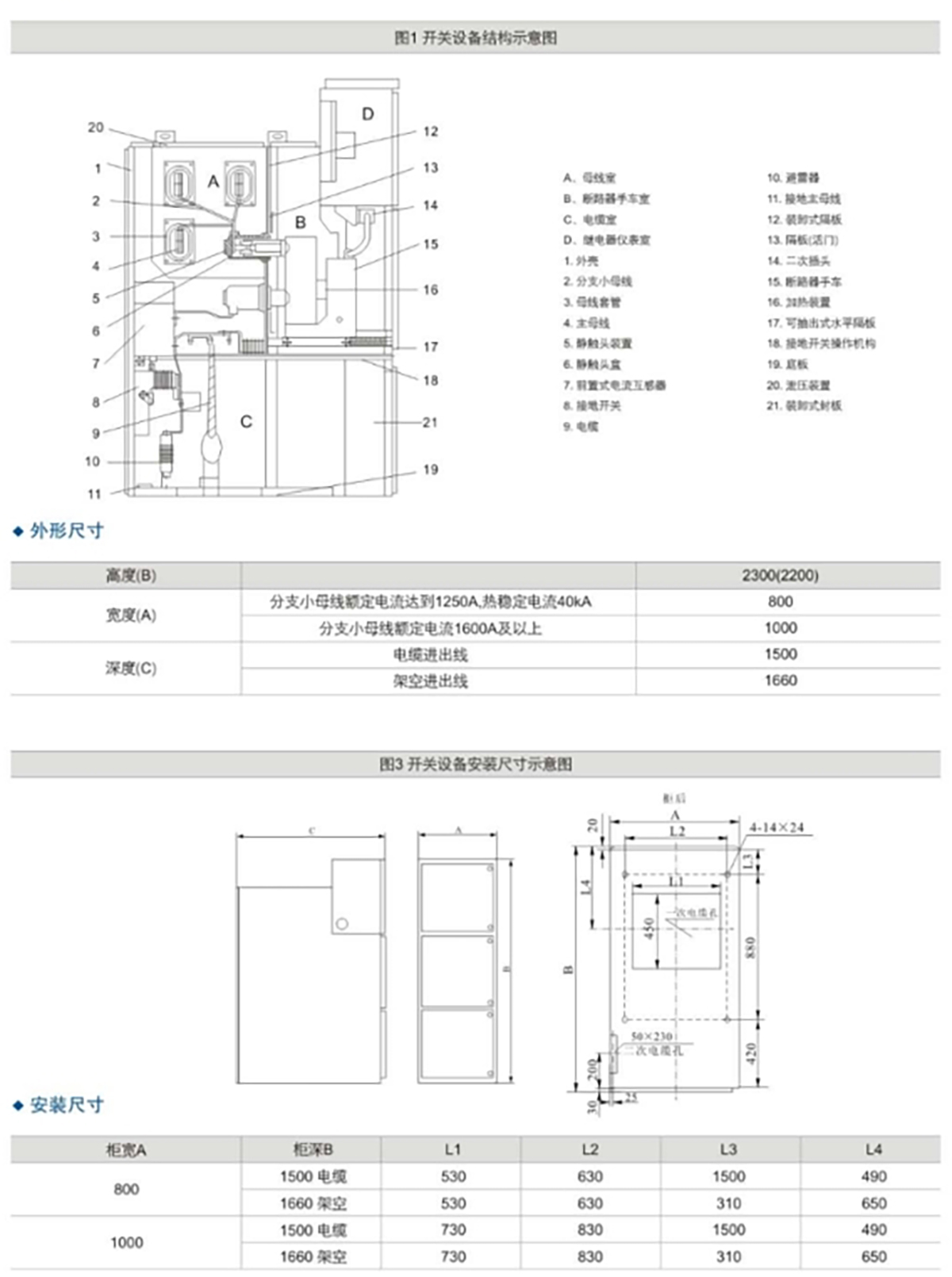

结构特点
2.完全金属铠装，组装式结构，组合方案广；
3.柜体选用进口的敷铝锌薄钢板，经CNC机床加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，且精度高、抗腐蚀、重量轻、强度高、零件通用性强：
4.可配装本公司生产的ZN63A-12系列或进口VD4系列真空断路器，适用性广、可靠性高、实现长年免维护；
5.手车设工作、试验位置，各位置均有定位和显示装置，安全可靠；
6.各类手车按模数积木式变化，保证同规格车可自由互换，不同规格车绝对不能进入；
7.由专用运载车运送手车，操作轻便、灵活：
8.电缆室可安装多达9根单芯电缆；
9.高可靠的联锁装置，完全满足“五防”要求；
10.各高压室外均有泄压通道，确保人身安全；
11.面门装有观察窗，可观察室内元件的工作状态。
